耐高温美纹纸在电子SMT制程遮蔽应用案例

摘要

在电子表面贴装技术（SMT）制程中，高温遮蔽材料是确保焊接质量与生产良率的关键辅材之一。耐高温美纹纸（High-Temperature Crepe Masking Tape）凭借其优异的耐温性能、柔韧性与可剥离性，在波峰焊、回流焊、三防涂覆等典型SMT工序中发挥着不可替代的遮蔽保护作用。本文从材料特性出发，结合典型工艺场景与实战案例，系统阐述耐高温美纹纸在SMT制程中的应用逻辑与选型要点。

一、引言

SMT制程涉及多个高温环节——回流焊峰值温度可达260℃以上，波峰焊锡槽温度约250℃，三防涂覆后还需经历烘烤固化。在这些工序中，PCB上特定区域（如金手指、连接器插孔、测试点、光学元件等）必须被可靠遮蔽，以防止焊料污染、助焊剂残留或涂层覆盖，否则将直接导致电气接触不良、信号衰减乃至整板报废。

传统的高温遮蔽方案以聚酰亚胺胶带（PI/Kapton Tape）为主流。然而，PI胶带成本较高、基材偏硬且贴合复杂曲面时易翘边。与之相比，耐高温美纹纸以更经济的成本、更优的基材柔韧性和足够可靠的耐温表现，成为众多中高温遮蔽场景的高性价比替代方案。

二、耐高温美纹纸的材料特性

耐高温美纹纸是一种以皱纹纸（Crepe Paper）为基材、涂布耐高温压敏胶（通常为硅酮胶或特种橡胶胶系）的功能性胶带。其核心性能参数如下：

关键性能解读

1. 1. 皱纹纸基材：微皱结构使胶带具有纵向延展性，可沿PCB边缘或异形元件轮廓弯曲贴附，这对于密集走线区域的手工或半自动贴附操作尤为重要。
2. 2. 硅酮胶系：在高温暴露后仍保持稳定的化学惰性，撕除时不会在焊盘或金手指表面留下残胶——这是SMT遮蔽选材的首要红线。
3. 3. 抗助焊剂渗透：优质耐高温美纹纸的纸张密度与胶层封闭性可有效阻隔波峰焊过程中助焊剂的毛细渗透，避免遮蔽区域被污染。

三、SMT制程典型应用场景

3.1 波峰焊（Wave Soldering）金手指遮蔽

工艺背景：混装板（混合SMT与通孔插装）在经历波峰焊时，PCB边缘的金手指连接器区域必须与锡波完全隔离。

遮蔽方案：

• • 使用耐高温美纹纸沿金手指区域精确贴附，覆盖全部接触端子
• • 胶带边缘需压实，确保波峰锡波冲击时不翘起
• • 过炉后手工撕除，检查金手指表面无残胶、无氧化变色

技术优势：

• • 相较于PI胶带，美纹纸的柔韧性使其在PCB边缘弯折时不易回弹翘边
• • 成本仅为PI胶带的30%–50%，在大批量生产场景中经济效益显著

3.2 回流焊（Reflow Soldering）局部遮蔽

工艺背景：部分PCB在SMT回流焊前已完成某些连接器或敏感元件的预装，这些区域在回流焊过程中需防止焊膏飞溅或回流污染。

遮蔽方案：

• • 对预装连接器、轻触开关、光学传感器等区域使用耐高温美纹纸进行包覆式遮蔽
• • 依据回流焊温度曲线选型：峰值温度≤245℃时选用标准型，245℃–260℃时选用增强型

案例数据：某工控主板制造商引入耐高温美纹纸替代PI胶带对USB接口进行回流焊遮蔽，单板辅材成本降低42%，遮蔽失效率（翘边/残胶）从1.2%降至0.3%。

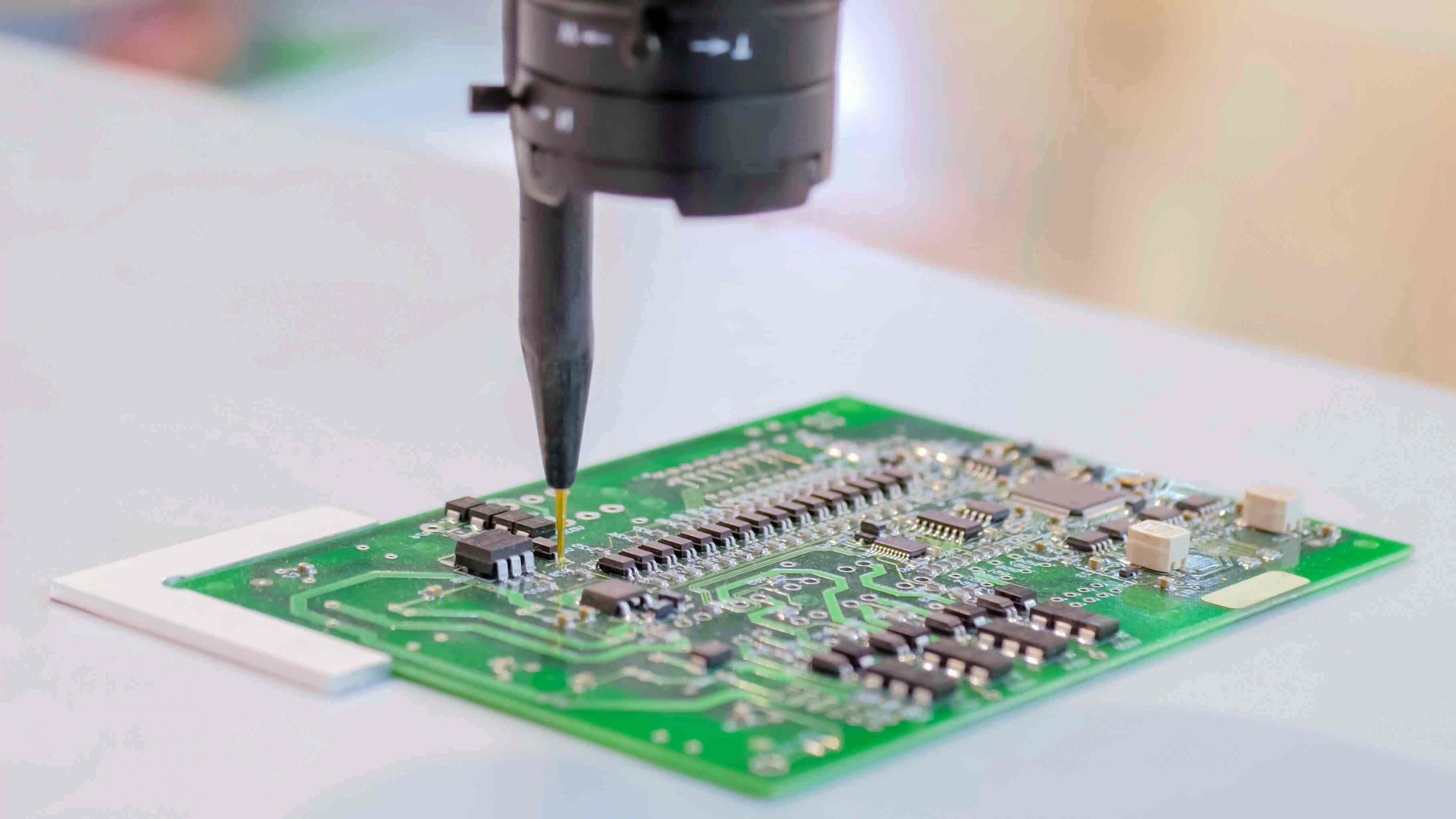

3.3 三防涂覆（Conformal Coating）遮蔽

工艺背景：PCB完成焊接后需喷涂或浸涂三防漆（丙烯酸/有机硅/聚氨酯），但连接器、散热器接触面、测试焊盘等区域必须保持无涂层状态。

遮蔽方案：

• • 使用耐高温美纹纸对禁止涂覆区域进行精确贴附遮蔽
• • 涂覆并固化（通常80℃–120℃烘烤）后撕除胶带
• • 要求胶带在固化温度下不收缩、不溢胶

关键考量：

• • 美纹纸的撕除边线（Kraft Line）需整齐，避免在三防漆边界产生毛刺
• • 硅酮胶系与三防漆化学相容性良好，不会发生交联反应导致撕除困难

3.4 PCB板边插拔磨损防护

工艺背景：PCB在组装线体上通过轨道传送时，板边与导轨接触区域易产生磨损，特别是已做好表面处理的金手指区域。

遮蔽方案：

• • 在PCB板边金手指区域临时贴附耐高温美纹纸作为物理隔离层
• • 过完所有高温制程后撕除，确保金手指表面光洁度与接触电阻达标

四、实战案例

案例一：汽车电子ECU主板波峰焊遮蔽

案例二：消费电子Wi-Fi模组三防涂覆遮蔽

案例三：服务器主板选择性波峰焊遮蔽

五、与主流遮蔽材料的对比分析

选型决策树

遮蔽温度 ≥ 260℃? ──→ YES ──→ PI胶带（不可替代）
        │
       NO
        │
    形状规则、批量大? ──→ YES ──→ 考虑胶塞方案
        │
       NO
        │
    曲面/弯折贴附? ──→ YES ──→ 耐高温美纹纸（***）
        │
       NO
        │
    成本敏感? ──→ YES ──→ 耐高温美纹纸
        │
       NO ──→ PET高温胶带

六、耐高温美纹纸选型与质量控制要点

6.1 选型关键参数

1. 1. 温度窗口匹配：确认制程峰值温度与持续时间，选用对应耐温等级的产品。注意区分'短期峰值耐温'与'连续烘烤耐温'。
2. 2. 胶系选择：硅酮胶系撕除无残留，适用于金手指、焊盘等敏感表面；特种橡胶胶系初期粘性更高但高温后残胶风险略高。
3. 3. 厚度适配：手工贴附场景优先0.15mm–0.18mm（操作手感好）；自动贴附可选用0.20mm以上以增加挺度。
4. 4. 宽幅规格：依据遮蔽区域尺寸选用合适宽幅，减少拼贴接缝（接缝处是助焊剂渗透的薄弱点）。

6.2 来料质量控制（IQC）

七、结语

耐高温美纹纸在SMT制程遮蔽应用中，以'够用、好用、不贵'的三重优势，正在逐步改变行业对高温遮蔽材料'唯PI论'的选型惯性。从汽车电子到消费电子，从波峰焊到三防涂覆，实践案例反复验证了其在中等温度窗口（≤260℃）场景下的可靠性。

对于追求降本增效的电子制造企业而言，耐高温美纹纸不仅是一种辅材替代方案，更是一种工艺优化的杠杆——每降低一分辅材成本，就是向供应链竞争力靠近一步。在全球化竞争日趋激烈的今天，这种'隐形'的供应链优化，往往构成了真正的护城河。

本文由深圳科宏健（KHJ）技术团队整理撰写。科宏健是中国'专精特新'小巨人企业，专注于电子特种胶带的研发与制造，产品涵盖聚酰亚胺胶带、SMT接料带、耐高温美纹纸、PET高温胶带等，为全球电子制造业提供高性价比的遮蔽、接料与保护解决方案。
