热解黏胶带在半导体陶瓷切割中的应用

一、引言

随着5G通信、人工智能、新能源汽车和功率半导体产业的爆发式增长，陶瓷基板作为关键封装和散热材料，正迎来前所未有的需求浪潮。氧化铝（Al₂O₃）、氮化铝（AlN）、氮化硅（Si₃N₄）等高性能陶瓷基板，凭借其优异的绝缘性、导热性和热膨胀系数匹配能力，广泛应用于LED封装、IGBT功率模块、高速光模块及MLCC（多层陶瓷电容器）等领域。

然而，陶瓷材料硬度高、脆性大，在切割加工中极易产生崩边、微裂纹甚至碎裂，对加工精度和良率构成严峻挑战。在这一背景下，热解黏胶带（Thermal Release Tape） 作为一种智能化临时固定材料，正逐步成为半导体陶瓷切割工艺中不可替代的关键辅材。

二、半导体陶瓷基板：材料特性与切割挑战

2.1 主流陶瓷基板材料

2.2 陶瓷基板主流工艺路线

2.3 陶瓷切割的核心难点

1. 1. 高硬度与脆性：陶瓷莫氏硬度通常在7以上，切割过程中极易产生应力集中导致崩边或裂纹扩展。
2. 2. 加工精度要求高：半导体级陶瓷基板对切割尺寸公差通常要求在±10 μm以内。
3. 3. 热影响区控制：激光切割时局部高温可能引起热应力变形或材料相变。
4. 4. 碎片与残留物：切割产生的碎屑若不能有效管控，将直接影响后续的金属化、焊接等工序。

三、热解黏胶带的工作原理

3.1 核心机理

热解黏胶带是一种利用热能使粘附力可逆降低的特种压敏胶带。其核心在于胶层配方中引入了热敏性功能组分——在一定温度阈值下，胶层内部的高分子链段运动加剧或微胶囊发泡剂激活，导致胶层与基材界面的有效接触面积急剧减小，从而使粘附力从初始状态下降至近乎为零，实现'常温牢固固定、加热轻松剥离'的智能切换。

3.2 粘附力随温度变化特性

粘附力 (N/25mm)
    │
    │  ████████████
    │              ╲
    │               ╲
    │                ╲___
    │                    ‾‾‾‾‾‾‾
    └──────────────────────────── 温度 (°C)
    室温         释放起始      完全释放
                 温度          温度

3.3 关键性能特征

四、产品结构与技术参数体系

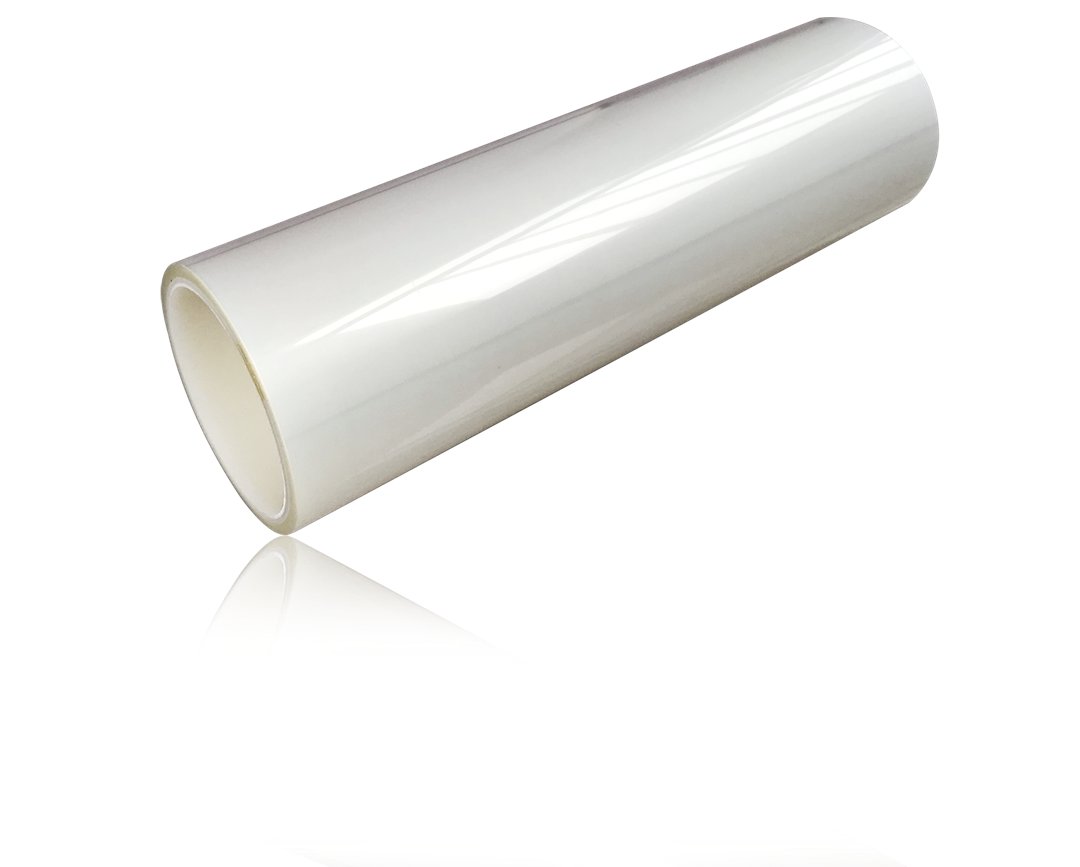

4.1 典型三层结构

热解黏胶带通常由三层构成：

4.2 主流产品技术参数参考

4.3 温度等级与适用场景对照

五、在半导体陶瓷切割中的应用场景

5.1 MLCC多层陶瓷电容器切割

MLCC是由数百层陶瓷介质与金属内电极交替叠层后共烧而成的微型元件。在切割（dicing）工序中，需将大尺寸烧结体精确分割为数百乃至数千个微小的独立元件。

热解黏胶带在此环节中发挥的核心作用：

• • 将陶瓷烧结体牢固固定在切割框架上，防止移位或翘曲
• • 刀片切割过程中吸收振动，降低崩边率
• • 切割完成后通过加热台（Hot Plate）整体加热至120–150°C，胶带自动失去粘性
• • 实现批量无损拾取，不需要人工剥离

5.2 LED陶瓷基板（DPC工艺）划片

LED封装中大量使用DPC（直接镀铜）工艺的氧化铝或氮化铝陶瓷基板。在完成金属化图形制作后，需要将整版基板划片为单颗LED的载板。

• • 贴附热解黏胶带后，采用金刚石刀片或皮秒激光进行划片
• • 胶带的缓冲作用减少刀片对陶瓷-金属界面的应力冲击
• • 150–170°C加热释放后，无残胶污染金属焊盘
• • 确保后续固晶、键合工序的洁净度

5.3 DBC/AMB 功率半导体陶瓷基板

IGBT模块和SiC功率模块中大量使用DBC（直接覆铜）或AMB（活性金属钎焊）陶瓷基板。该工艺对切割精度和表面洁净度要求极为苛刻。

• • PI基材热解黏胶带可耐受170–200°C高温释放条件
• • 高粘着力（>1.5 N/25mm）确保厚铜层（0.3–0.5mm）基板的稳固固定
• • 无残胶特性满足功率模块封装的高可靠性要求

5.4 LTCC低温共烧陶瓷加工

LTCC工艺广泛应用于射频/微波模块、传感器和航空航天电子。其多层结构在共烧后需要进行精密切割。

• • 热解黏胶带可在LTCC烧结体表面形成均匀的约束力
• • 切割中防止层间分离或边缘缺损
• • 130–150°C释放温度与LTCC材料兼容性良好

六、热解黏胶带的工艺优势

6.1 与传统固定方式对比

6.2 六大核心优势

1. 1. 精确加工：通过温度和时间双重控制，实现切割形状和尺寸的精准管理，公差可控制在±10 μm以内。
2. 2. 降低切割阻力：加热后胶带粘附力骤降，切割刀具阻力减小，延长刀具寿命，降低运营成本。
3. 3. 减少崩边缺陷：胶带的弹性缓冲层有效吸收切割冲击应力，显著降低陶瓷崩边率。
4. 4. 无残胶污染：热释放后胶面与被粘物干净分离，无需后续清洗工序，节省溶剂成本和环保投入。
5. 5. 工艺自动化友好：标准化的热板或红外加热方式可与自动化产线无缝集成，提升UPH（单位小时产出）。
6. 6. 灵活的温度选择：从90°C到230°C多温度等级覆盖，满足不同陶瓷材料和工艺窗口的需求。

七、选型指南与工艺要点

7.1 选型关键考量

7.2 使用工艺要点

1. 1. 贴附：推荐使用辊压贴合，避免气泡和褶皱，确保胶带与陶瓷表面充分接触。
2. 2. 切割：根据基板厚度和精度要求设定刀片进给速度和转速，控制冷却液使用。
3. 3. 加热释放：
• • 热板加热：将切割完成的工件置于预热至目标温度的热板上，保持规定时间（通常60–180秒）
• • 红外/热风加热：适用于连续式产线，温度均匀性需提前验证
4. 4. 拾取：释放后立即使用真空吸嘴或机械夹爪拾取已分离的元件，避免重新粘附。
5. 5. 存储：热解黏胶带应密封存储在阴凉干燥环境中（建议温度10–30°C，湿度<60%RH），避免高温高湿导致胶层预激活。

八、行业发展趋势

8.1 更高温度等级

随着SiC、GaN等第三代半导体功率器件的普及，陶瓷基板的加工温度持续攀升。面向300°C以上工艺窗口的超高温热解黏胶带正在成为研发热点，需要PI、PTFE等高性能基材和新型热敏胶配方体系的协同突破。

8.2 超薄化与高粘力并存

消费电子和可穿戴设备对陶瓷基板的轻薄化提出要求，基板厚度已从传统的0.5–1.0mm下探至0.1–0.3mm。这要求热解黏胶带在更薄的厚度（<80μm）下仍能提供足够的粘着力和切割保护。

8.3 UV+热双响应胶带

部分高端应用场景开始探索紫外光与热双重响应机制的胶带——UV预固化定位后再通过加热实现最终释放，兼顾精确定位与批量高效释放的矛盾需求。

8.4 国产替代加速

长期以来，高端热解黏胶带市场由日东电工（Nitto REVALPHA）等日系品牌主导。近年来，中国'专精特新'企业在该领域取得了突破性进展，以深圳科宏健等为代表的本土制造商已具备覆盖多温度等级、多基材类型的产品矩阵，在性能上逐步接近国际先进水平，同时具备成本响应和定制化服务优势，正在推动高端热解黏胶带的进口替代进程。

九、结语

热解黏胶带作为半导体陶瓷切割中的关键辅助材料，通过其独特的'常温牢固固定、加热洁净释放'智能化特性，有效解决了陶瓷材料加工中崩边、残胶、精度控制等核心痛点。从MLCC的微型化切割到功率半导体陶瓷基板的精密切割，热解黏胶带正在为半导体与先进陶瓷产业的高质量发展提供坚实支撑。

在AI算力爆发、新能源革命和第三代半导体加速渗透的时代背景下，更高性能、更宽温度窗口的热解黏胶带产品将持续涌现，推动半导体陶瓷加工工艺迈向更高精度、更高效率的新阶段。对于全球电子制造企业而言，选择适合自身工艺需求的热解黏胶带产品，不仅是一项技术决策，更是提升竞争力和产品良率的战略性投资。
