半导体胶膜选型指南：从工艺匹配性、热稳定性到可靠性验证要点

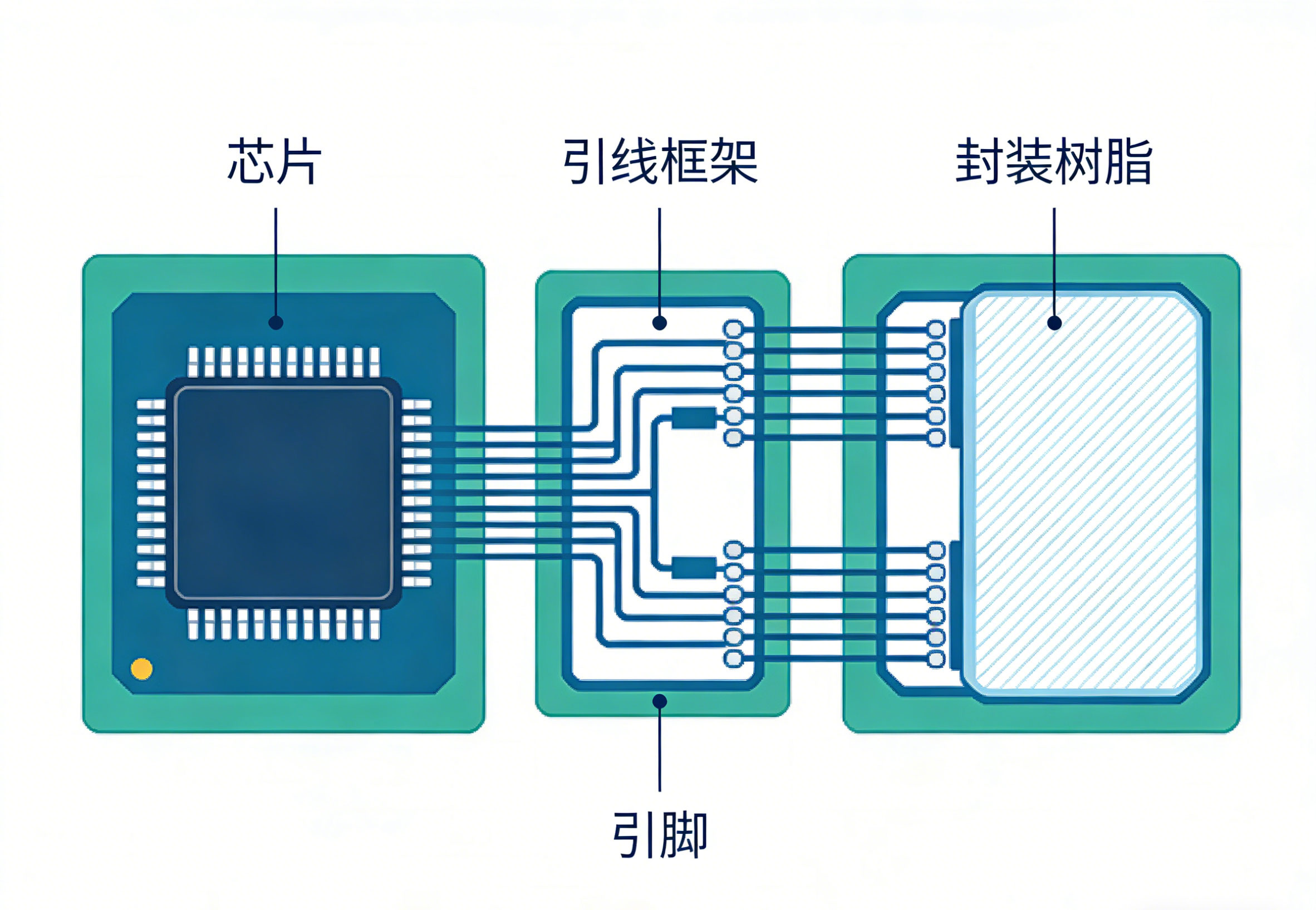

工艺匹配性：胶膜与封装流程的底层协同逻辑

    半导体胶膜（尤其是DAF，Die Attach Film）并非通用型粘接材料，其首要选型依据是与后道封装工艺的精准匹配。典型流程包括晶圆减薄、贴膜（Tape Mounting）、UV照射/热解离、芯片拾取（Pick-up）及回流焊键合等环节。任一环节失配均可能导致晶圆翘曲、芯片位移、拾取失败或界面分层。例如，在2.5D/3D堆叠中，若DAF膜初始模量过高（＞100 MPa@25℃），减薄后晶圆易因应力释放不均而产生微裂纹；反之，模量过低则难以支撑多层堆叠结构，导致热压过程中芯片滑移。因此，需结合设备参数（如贴膜压力、UV能量密度、热解离温度斜率）反向标定胶膜的软化温度窗口与应力松弛速率。

热稳定性核心指标解析：Tg、CTE与回流焊兼容性

    玻璃化转变温度（Tg）是DAF膜热稳定性的基准阈值，但不可孤立看待。实际应用中，需同步评估Tg与封装体热膨胀系数（CTE）的协同关系。以FC-BGA为例，硅芯片CTE约为2.6 ppm/℃，BT树脂基板约14–17 ppm/℃，而典型DAF膜CTE在50–80 ppm/℃（玻璃态）与200–400 ppm/℃（橡胶态）之间剧烈跃变。若Tg设置过低（如＜120℃），回流焊峰值温度（通常260℃）将使胶膜迅速进入高弹态，丧失机械支撑能力，引发芯片倾斜或空洞率上升；若Tg过高（＞180℃），则可能在热解离阶段需更高UV能量或更长加热时间，增加晶圆热损伤风险。理想方案是采用梯度Tg设计（如双峰DSC曲线），确保在150–170℃区间具备足够储能模量以抵抗回流剪切力，同时在200℃以上实现可控流动填充间隙。

可靠性验证关键路径：HTSL、TC与离子含量控制

    高可靠性场景（车规AEC-Q200、工业级）要求DAF膜通过严苛的加速寿命试验。高温存储（HTSL）测试（如175℃/1000 h）重点考核胶膜本体热氧化降解与界面化学键断裂行为，残胶率（Residue Rate）须≥95%（按IPC-TM-650 2.6.23标准测定），低于该值预示长期使用中存在脱粘隐患。温度循环（TC）试验（-55℃ ↔ 125℃，1000 cycles）则暴露CTE失配引发的疲劳失效，典型失效模式为胶膜边缘开裂或硅/胶界面微空洞扩展。此外，离子含量（Na⁺、K⁺、Cl⁻）必须严格控制在≤10 ppm量级——高迁移性离子在高湿偏压环境下会诱发电化学迁移（ECM），直接导致金属互连短路。主流厂商已普遍采用超纯单体合成与多级溶剂精馏工艺实现离子本底值＜5 ppm。

主流供应商DAF膜典型参数对比（2026年Q1实测数据）

    下表基于JEDEC JESD22-A104D（HTSL）、JESD22-A106B（TC）、ASTM D638（拉伸模量）及ICP-MS（离子检测）标准，汇总六家头部供应商在8英寸晶圆贴装场景下的关键参数表现：

选型决策树：从需求定义到批量导入的闭环方法论

    建议封装工程师与采购团队建立四阶决策流程：***阶明确工艺约束（如***允许翘曲量、UV解离能量上限、回流焊profile峰值温度与驻留时间）；第二阶筛选满足基础热力学窗口（Tg±10℃覆盖回流峰值，CTE差值Δα＜8 ppm/℃）的候选型号；第三阶执行小批量DOE验证，重点监测HTSL后残胶形貌（SEM观察界面连续性）与TC后剪切强度衰减率（ASTM F2245）；第四阶联合供应商开展PPAP审核，核查批次间离子含量CPK≥1.33、Tg变异系数≤2.5%。需特别注意：同一品牌不同厚度规格（如25μm vs 50μm）的热机械响应存在显著差异，不可简单线性外推参数。
